Industrial Testing Equipment

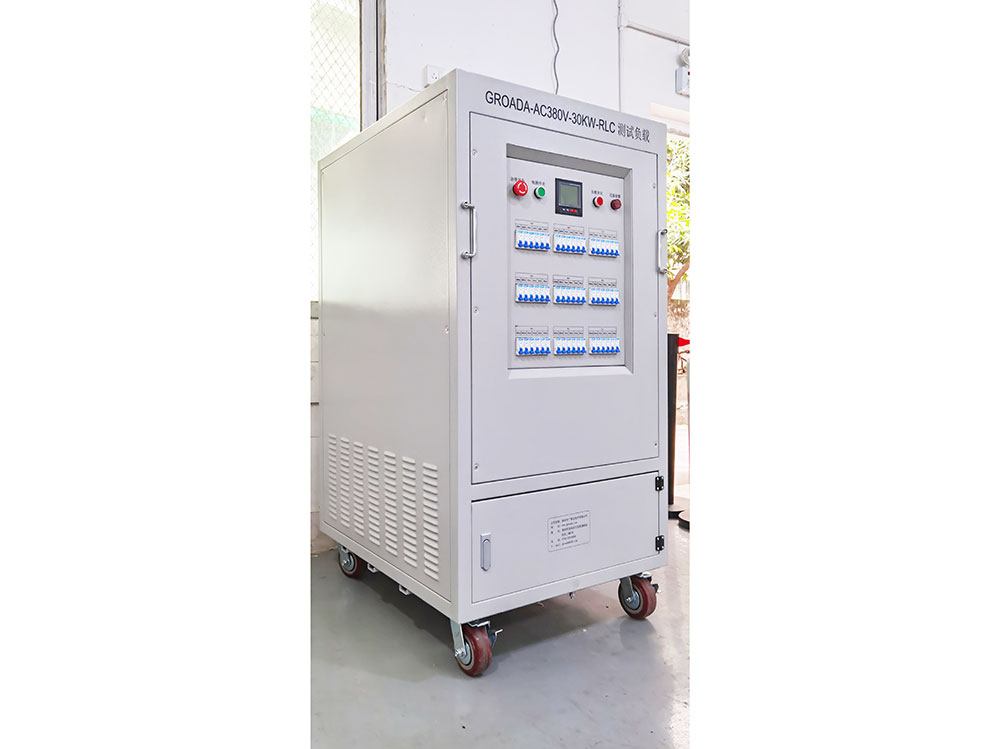

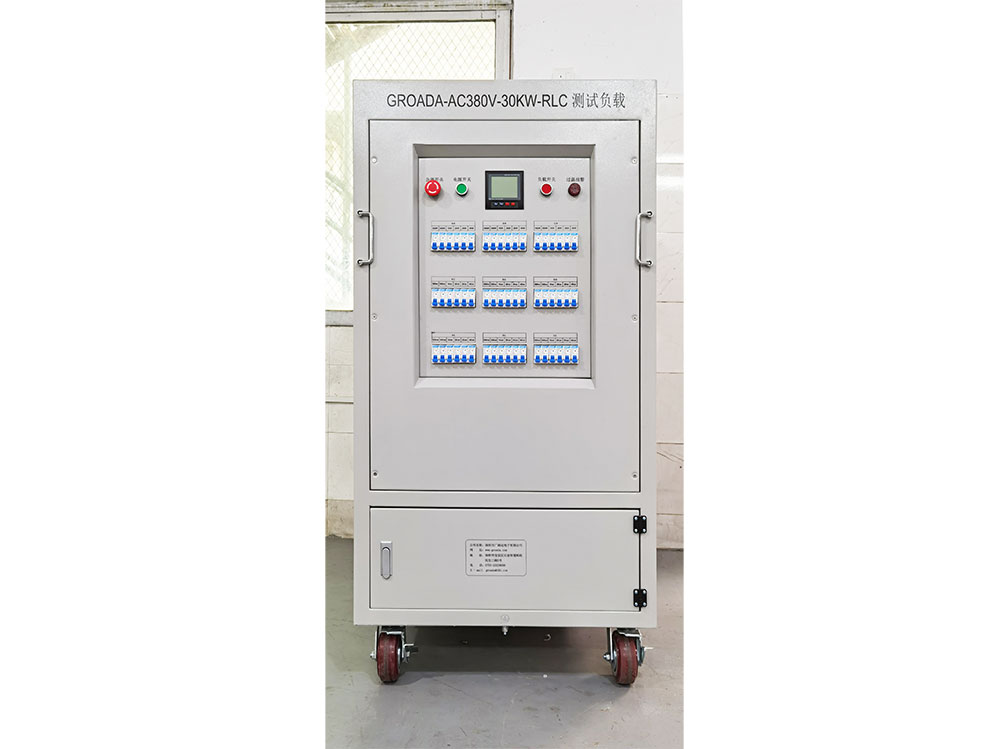

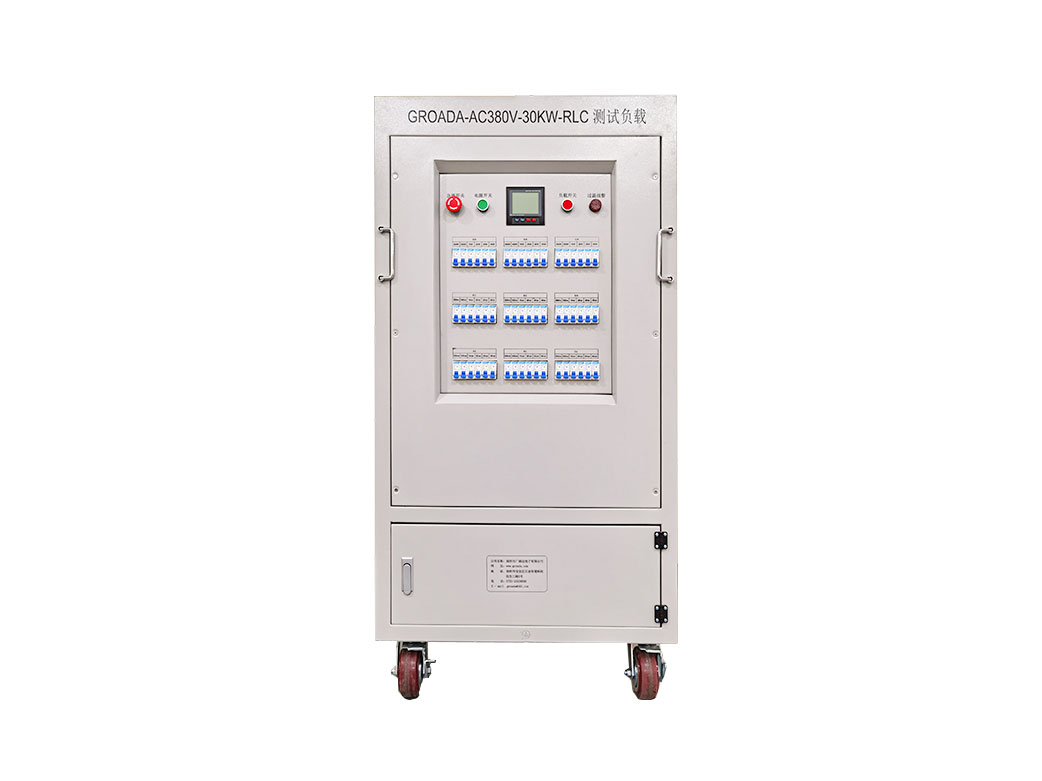

GROADA-AC380V-30KW-RLC three-phase load bank
Explore product details and technical information, or send us your requirements for application guidance and a quotation.
Request Product Information
Tell us what you need. Our team can follow up with product details and quotation information.
Product Overview & Technical Specifications
RLC负载箱选项范围从小型、便携式、低功率装置到高功率、室内和室外永久电阻负载组。模型标配有按钮手动控制以及 PC 软件控制，提供先进的负载配置文件解决方案，用于处理复杂的测试应用程序。装置适用于各种用途，包括发电机、UPS 系统、数据中心电源系统、电源、HVAC 系统和其他关键电源的测试。还提供单相RLC负载箱模型。
优势
用于高精度数据读出的数字计量
用户手动控制或通过具有编程负载配置文件的软件控制
通过软件进行详细的数据管理、分析和报告生成
自动负载测试允许用户设置自定义的功率和时间周期
电流、电压、功率、功率因数、频率、时间显示
紧急手动停止按钮可快速终止负载测试
过载、过压、高温、短路等不利条件自动停机保护
可选串行 RS-485 Modbus 控制
可选的干触点端子控制
可选室外额定外壳（适用于 100kw 以上的型号）
R:阻性负载：
即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯；电炉)
C:容性负载：
即和电源相比当负载电流超前负载电压一个相位差时负载为容性(如负载为补偿电容)
L:感性负载：
即和电源相比当负载电流滞后负载电压一个相位差时负载为感性(如负载为电动机;变压器;)
RLC负载箱规格参数
| 型号 | AC220V-10KVA-RLC | AC380V-30KVA-RLC | AC380V-60KVA-RLC | AC380V-100KVA-RLC | AC380V-200KVA-RLC | AC380V-300KVA-RLC |
| 额定功率 | RLC=10KVA | RLC=30KVA | RLC=60KVA | RLC=100KVA | RLC=200KVA | RLC=300KVA |
| R=10KW;L=10KVA C=10KVA | R=30KW;L=30KVA; C=30KVA | R=60KW;L=60KVA; C=60KVA | R=100KW;L=100KVA; C=100KVA | R=200KW;L=200KVA; C=200KVA | R=300KW;L=300KVA; C=300KVA | |
| 其它功率可按要求订制 | ||||||
| 尺寸（宽*深*高mm） | 500*750*1400 | 600*850*1500 | 1000*1100*1500 | 1100*1600*1500 | 1500*1800*1800 | 2000*2000*2000 |
| 重量 | 120KG | 380KG | 580KG | 880KG | 1500KG | 2500KG |
| 输入电压 | AC220/230V | AC380/400V | ||||
| 其它输入电压可按要求订制 | ||||||
| 输入电流 | 0-45A | 0-45A | 0-90A | 0-150A | 0-300A | 0-450A |
| 最小加载 | R=100W;L=100VA; C=100VA | R=100W;L=100VA; C=100VA | R=100W;L=100VA; C=100VA | R=100W;L=100VA; C=100VA | R=1KW;L=1KVA; C=1KVA | R=1KW;L=1KVA; C=1KVA |
| 其它最小加载功率可按要求订制 | ||||||
| 功率因数 | PF=0.1~1.0(其它功率因数可按要求订制) | |||||
| 整机精度 | ±3%（其它精度要求可按要求订制） | |||||
| 控制方式 | 本地手动/远程上位机（本地手动控制方式：断路器/按钮/触摸屏三路可选，其它方式可按要求订制） | |||||
| 远程接口 | RS232/RS485/USB/RJ45/CAN/GPIB(其它接口方式可按要求订制） | |||||
| 保护功能 | 急停保护 过温保护 风机负载联锁保护 接地保护（选用过压保护 过流保护 短路保护 风机过载 风量不足） | |||||
| 工作电源 | AC220V | AC220V/380V | AC380V | |||
| 显示精度 | 0.5级(其它显式精度可按要求订制) | |||||
| 显示参数 | 电压、电流、功率、频率，功率因数等(其它显式方式可按要求订制） | |||||
| 冷确方式 | 侧进风，上出风（其它出风方式可按要求订制） | |||||
| 防护等级 | IP20(其它防护等级可按要求订制） | |||||
| 外观颜色 | RAL7035(其它颜色可按要求订制） | |||||
| 工作温度 | －10℃～+55℃ | |||||
| 相对湿度 | ≤95%RH | |||||
| 海拔高度 | ≤2500米 | |||||
