Industrial Testing Equipment

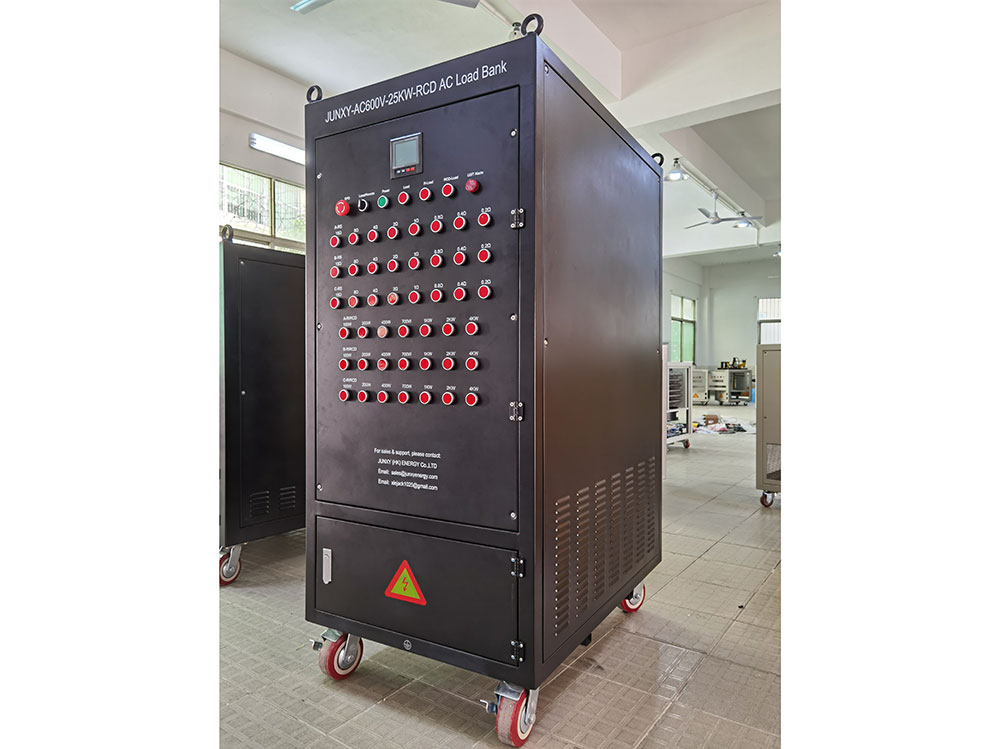

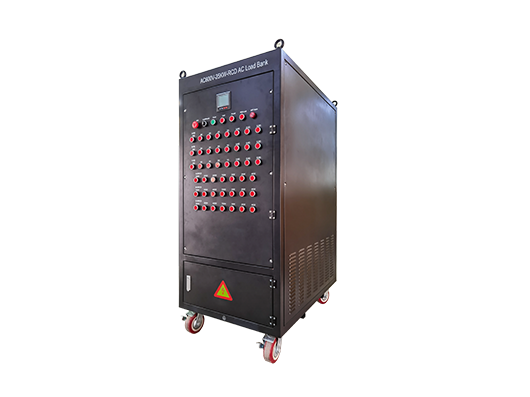

GROADA-AC600V-25KW-RCD inverter load bank
Explore product details and technical information, or send us your requirements for application guidance and a quotation.
Request Product Information
Tell us what you need. Our team can follow up with product details and quotation information.
Product Overview & Technical Specifications
一：常规RCD交流负载箱产品参数
| 型号 | AC220V-5KW-RCD | AC220V-10KW-RCD | AC220V-15KW-RCD | AC220V-20KW-RCD | AC380V-30KW-RCD | AC380V-50KW-RCD | AC380V-60KW-RCD | AC380V-100KW-RCD | AC380V-200KW-RCD |
| 额定功率 | R=5KW | R=10KW | R=15KW | R=20KW | R=30KW | R=50KW | R=60KW | R=100KW | R=200KW |
| RCD=5KVA | RCD=10KVA | RCD=15KVA | RCD=20KVA | RCD=30KVA | RCD=50KVA | RCD=60KVA | RCD=100KVA | RCD=200KVA | |
| 输入电流 | 0-22A | 0-45A | 0-45A | 0-90A | 0-45A | 0-300A | 0-450A | 0-600A | 0-750A |
| 尺寸（宽*深*高mm） | 500*600*800 | 500*600*1000 | 500*600*1100 | 500*750*1100 | 600*850*1400 | 600*850*1600 | 600*850*1850 | 700*1000*1800 | 1100*1400*1800 |
| 重量 | 50KG | 80KG | 100KG | 130KG | 200KG | 300KG | 350KG | 450KG | 550KG |
| 输入电压 | AC220/230V | AC380/400V | |||||||
| 其它输入电压可按要求订制 | |||||||||
| 最小加载 | 100W | 100W | 100W | 100W | 100W | 1KW | 1KW | 1KW | 1KW |
| 其它最小加载功率可按要求订制 | |||||||||
| 整机精度 | ±3%（其它精度要求可按要求订制） | ||||||||
| 功率因数 | PF=0.6~1.0 | ||||||||
| 峰值系数 | 2~3 | ||||||||
| 控制方式 | 本地手动/远程上位机（本地手动控制方式：断路器/按钮/触摸屏三路可选，其它方式可按要求订制） | ||||||||
| 远程接口 | RS232/RS485/USB/RJ45/CAN/GPIB(其它接口方式可按要求订制） | ||||||||
| 保护功能 | 急停保护 过温保护 风机负载联锁保护 接地保护（选用过压保护 过流保护 短路保护 风机过载 风量不足） | ||||||||
| 工作电源 | AC220V | AC220V/AC380V | |||||||
| 显示精度 | 0.5级(其它显式精度可按要求订制） | ||||||||
| 显示参数 | 电压、电流、功率、频率，功率因数等(其它显式方式可按要求订制） | ||||||||
| 冷确方式 | 侧进风，上出风（其它出风方式可按要求订制） | ||||||||
| 防护等级 | IP20(其它防护等级可按要求订制） | ||||||||
| 外观颜色 | RAL7035(其它颜色可按要求订制） | ||||||||
| 工作温度 | －10℃～+55℃ | ||||||||
| 相对湿度 | ≤95%RH | ||||||||
| 海拔高度 | ≤2500米 | ||||||||
产品特点
■采用不锈钢合金电阻和 电感与电容制造
■可根据功率检测要求，可以按键组合投放，设定放电功率。
■检测各种发电设备以及放电设备的工作效率、满负载运行输出功率及带载能力。
■模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率
■采用高精度负载材质能真正模拟实际负载的带载力和负载微变适应能力
■急停和温度保护，超载，短路，过温设备自动切断
■上限下限电压设定，根据能量自动降至范围电压点（限程控机）
■可为用户定制交直流一体机，即可交流使用，同时直流也可使用（定制）
■温度保护设定，温度0~100°可以设定，同时检测实时温度情况
■可编程界面0~30组功率电流任意设置，执行操作时间1ms可循环999999次（限程控机）
■负载的分辨率为1W，可模拟发电或产品通断能力
■可以将测量数据上传到电脑并实现对检测过程数据的过程过程记录存储功能（限程控机）
■具有面板操作或远程控制两种操作方式（限程控机）
■具有过温保护功能和温度设定以及温度监测
■可定制功率因素0.3~1可调负载
■应用于发电机、UPS、开关、熔断器、电器附件、变压器、温升试验、低压电气的出厂检验、生产调试、模拟恶劣负载环境、科研开发、等测试场所
■采按钮控制或开关切换（触摸屏控制含RS232通讯接口)
■可测量电压、电流、功率、无功、有功、视在功率、功率因数
■可以根据用户实际使用需求定制阻性、感性、容性；以及功率因素可调节测试负载
